在工业自动化、机器人、运动控制、工控系统这些领域，控制周期的重要性不言而喻。你系统响应慢了半拍，轻则产线停顿，重则设备撞机。这时候通讯协议就显得尤为关键，尤其是两个老牌选手：EtherCAT 和 CANopen。

今天咱们就来聊一聊它俩在控制周期上的差异，从底层通讯原理聊到实际使用效果，务求让你看完这篇就能拍板决定哪个更适合你的系统！

 一、什么是控制周期？为啥这么重要？

控制周期，说白了，就是控制器给现场设备下命令、收反馈的间隔时间。它直接决定了你的系统反应速度，也就是“快不快、稳不稳”的核心指标。

 二、EtherCAT和CANopen是啥？一张表格看清它俩“出身”

总结：EtherCAT是基于工业以太网的高速通讯协议，而CANopen则是经典的现场总线协议，成熟但速率有限。

三、控制周期差在哪？三方面讲透

1. 带宽差异决定上限

● CANopen：带宽理论最大1Mbps，但由于总线竞争和节点数量，实际应用中一般不超过500kbps，数据帧小（最大8字节），控制周期通常在10ms以上。

● EtherCAT：基于100Mbps全双工以太网，支持帧中嵌套数据传输，不需要每个节点单独确认，可以实现1ms甚至更低的控制周期。

真实案例：某机器人厂商测试中，同样30个节点控制，CANopen控制周期为16ms，而EtherCAT稳定在0.8ms，响应速度提升近20倍。

2. 数据处理机制

● CANopen：主站轮询每个节点，等待响应，适合低频数据更新场景。

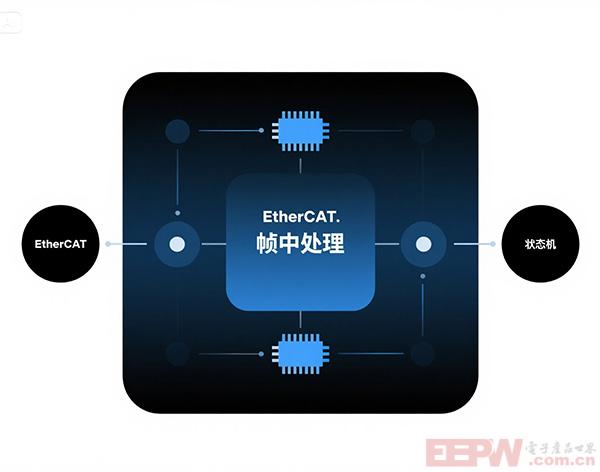

● EtherCAT：数据“顺流而下”，一帧数据在经过每个从站时直接读写，无需逐个确认，非常高效。

3. 同步能力

● CANopen：支持SYNC对象同步，但不同节点响应有延迟，时间抖动大。

● EtherCAT： 内置分布式时钟系统（Distributed Clocks），所有从站可以在微秒级精准同步，适合高精度同步控制场合。

四、使用场景怎么选？一句话看清楚

 五、现实部署中还有啥“坑”要注意？

很多企业部署EtherCAT时会踩几个常见的坑，比如：

1. 硬件兼容问题：EtherCAT对网卡和主控平台有要求，不是所有以太网设备都支持实时处理。

2. 网络拓扑结构：虽然支持星型/树型，但推荐使用环形结构保障容错能力。

3. 主站性能瓶颈：控制周期低的代价是CPU负载高，主站要选性能强的嵌入式平台。

而CANopen虽然对硬件要求低，但节点一多，容易造成数据拥堵、响应慢等问题，控制周期不稳定也是常见“投诉项”。

六、真实案例：运动控制场景的实测对比

我们曾为一家自动化设备制造商部署了以下两套方案进行对比：

 七、EtherCAT和CANopen谁更适合你？

● 如果你在搞的是机器人、运动控制、精密同步系统，那不用犹豫，EtherCAT是首选，控制周期短、稳定性高。

● 如果你的系统不追求实时性，但注重成本控制，比如环境监控、低速工位控制，CANopen依然是一把好用的老兵。

未来的工业通信趋势显然正向EtherCAT等高速协议倾斜，但CANopen因其开放性和生态成熟，在特定场景下也有一席之地。

相关问答FAQs

Q1：CANopen能不能优化到5ms以下的控制周期？

A：理论上极其困难。CANopen受限于总线带宽和仲裁机制，控制周期一般在10ms以上。除非节点极少、数据量很小、且总线纯净，才可能偶尔达到5ms，但不稳定。

Q2：EtherCAT控制周期最低能做到多少？

A：在合理配置硬件、控制器负载不高的前提下，EtherCAT最低可达250μs控制周期，但实际应用中以0.5ms~1ms较为常见，兼顾稳定性和性能。

Q3：使用EtherCAT是否会大幅提高系统成本？

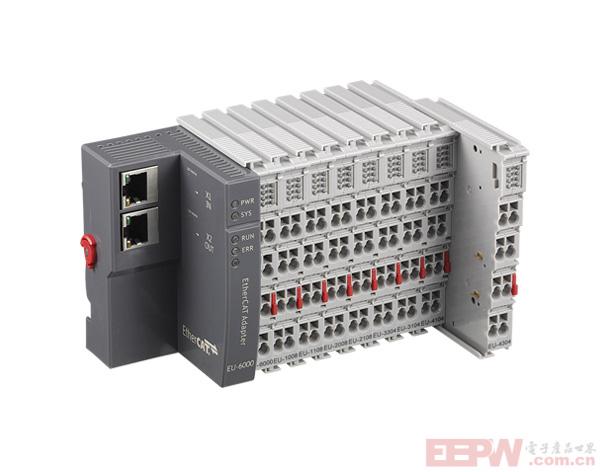

A：硬件成本略高，但考虑到控制性能和生产效率的提升，长期来看性价比反而更高。而且现在市场上有很多国产EtherCAT从站模块，成本已经下降不少。

如果你正在考虑下一代控制系统的通信架构，建议根据应用需求、预算、技术能力来综合权衡。欢迎留言或联系我们获取定制方案！
