在工业自动化领域，运动控制卡控制周期这个参数常常被忽视，但它却是影响整个系统稳定性、精度甚至产能的关键因素。你是不是也遇到过这些问题：电机总是抖动？轨迹跟踪老是偏？想优化系统却无从下手？大概率是你的运动控制卡控制周期没算对！

今天这篇文章，咱们就站在一个工业自动化专业从业者的角度，深入聊一聊“运动控制卡控制周期到底怎么算”这个核心问题，力求用通俗易懂的方式讲明白，让每个工程师都能搞清楚这个容易被忽视却影响巨大的参数。

一、什么是运动控制卡控制周期？

先把术语讲明白。所谓运动控制卡控制周期，指的是运动控制卡发出一次位置/速度/加速度控制指令所需要的时间间隔。这个周期会直接影响系统的实时响应能力和控制精度。

举个例子：假设你的伺服电机每隔1毫秒（ms）收到一次位置指令，那么控制周期就是1ms。这个周期越短，控制越精细，响应越快；周期越长，系统越容易出现延迟或抖动。

二、为什么控制周期这么关键？

从本质上讲，控制周期就是工业自动化系统的大脑刷新频率。如果周期太长，运动轨迹会变成“锯齿”，响应不及时；如果周期太短，系统负荷变大，甚至导致CPU资源溢出或总线拥堵。

控制周期对系统影响一览表：

 三、运动控制卡控制周期怎么算？（核心计算逻辑）

很多人以为控制周期是“设定值”，其实并不是随便填个数字就完事的，它和以下几个核心因素密切相关：

1. 总线协议类型

不同总线协议对控制周期的支持不同：

如果你选的是 EtherCAT，那1ms以下控制周期也能轻松驾驭；但如果是 CANopen，就别指望跑到1ms以内。

2. 伺服驱动器与电机的响应能力

不是运动控制卡支持1ms控制周期，你的伺服电机就一定能“吃得下”。驱动器必须支持高频响应，否则控制周期太短反而会超频错乱。

3. 主控平台性能

如果你用的是基于PC的控制平台，CPU资源得跟得上，不然一堆任务堆在那，最后卡住的就是控制指令。

4. 插补算法和任务复杂度

轨迹越复杂，占用的周期越多。比如S曲线插补就比梯形加减速插补更吃周期。

四、实战案例：控制周期调不好，产线直接掉速

我们接过一个客户的案例，某电子制造企业在使用一套基于运动控制卡的点胶系统，出现了轨迹变形和点胶不均的问题。

原因分析：

● 使用CANopen总线，控制周期设置为2ms

● 实际系统传输路径+响应延迟，控制周期真实达到3.5ms

● 点胶轨迹要求高同步度，结果出现步进跳变

解决方法：

1. 更换为EtherCAT总线

2. 将控制周期压缩到0.5ms

3. 优化了插补算法，统一时间戳同步

结果：产线效率提升12%，产品良率提升15%。

五、控制周期调优的几个实用建议

1. 能用高速总线就别选低速

工业自动化设备已经进入“毫秒级博弈”，EtherCAT、MECHATROLINK、Profinet更适合高精度控制。

2. 控制周期不是越短越好

控制周期短，系统负载大，选型一定要考虑主控平台和伺服驱动的整体性能。

3. 复杂运动先做仿真再调参

仿真软件如TwinCAT、Matlab Simulink等可以提前验证系统是否能在目标周期下稳定运行。

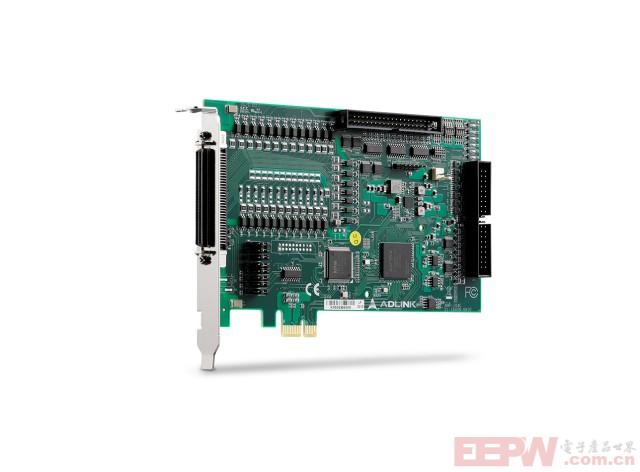

六、如何选对适合你的运动控制卡？

除了控制周期，选择运动控制卡还得关注以下几个方面：

 七、“运动控制卡控制周期”适用场景举例

 相关问答FAQs

Q1：“运动控制卡控制周期”和“插补周期”是不是一回事？

答：不是。控制周期是指卡片向执行单元发出控制指令的间隔，而插补周期指的是轨迹插补点的更新周期，插补周期往往更短，用于精细拟合路径。它们可以不同，但要统一协调设置。

Q2：我怎么知道我的系统应该用几毫秒的控制周期？

答：看应用场景+总线协议+驱动响应能力。

比如高精度激光切割，建议1ms以下；普通搬运线控制2ms就够；如果你的伺服响应时间慢于1ms，就不要设置太短的周期。

Q3：控制周期设定后还需要做哪些验证？

答：至少三项：

1. 观察执行机构是否抖动/迟钝

2. 记录控制卡是否丢帧或报警

3. 用示波器或总线分析仪确认指令周期一致性

“运动控制卡控制周期怎么算”这个问题，虽小却关乎整个工业自动化系统的核心效率。从总线协议到硬件平台，从系统需求到实际验证，每一个环节都不能马虎。

希望今天这篇文章，能帮你真正弄明白这件“看起来小、影响很大”的技术细节。如果你还在选型阶段，或者正在调试现有系统，欢迎留言交流，也可以关注我们后续更多关于“工业自动化”与“运动控制卡”相关的实战技巧和案例分享！
